摘要
本文记录了我从小学六年级接触Arduino智能小车，到初二借助C语言知识对小车进行改装、功能创新的全过程。通过自主探索，将超声波避障、红外线避障、红外线循迹、遥控四种基础模式整合，并创新出双重避障+寻迹复合模式；针对Arduino UNO芯片模拟管脚不足的问题，利用数模转换模块实现数字管脚驱动模拟LCD屏幕；借助微动开关和红外遥控，实现模式的便捷切换与状态显示。本次实践不仅提升了我的动手操作能力和编程水平，更让我体会到理论与实践结合的乐趣，感受到科技创新的魅力。
关键词：Arduino；智能小车；模式创新；数模转换；C语言
一、引言
在科技快速发展的今天，智能机器人已走进我们的学习和生活，Arduino作为一款开源电子原型平台，因其操作简便、兼容性强，成为青少年探索电子技术的重要工具。小学六年级时，家长为我购买了一辆Arduino智能小车作为生日礼物，那是“年轻人的第一台智能机器人”。但那时的我只能按照说明书完成杜邦线的插拔和预设程序的烧录，虽然能体验小车运行的乐趣，却对其背后的原理一知半解。
进入初中后，我加入了学校的科技社团，系统学习了C语言编程。偶然间发现，Arduino的编程语法与C语言高度相似，这让我萌生了自主改装小车的想法。我希望借助所学的编程知识，打破预设程序的局限，为小车增加新的功能，让它变得更智能、更实用。本次实践围绕Arduino智能小车的功能升级展开，通过不断尝试、解决问题，完成了从小车操作入门到自主创新的跨越。
二、实践准备
2.1 硬件准备
本次改装所使用的硬件的主要包括：Arduino UNO主控板、Arduino智能小车底盘（含电机、车轮）、超声波避障模块、红外线循迹模块、红外遥控、模拟LCD屏幕、数模转换小板（DAC模块）、微动开关、杜邦线若干、电池组。其中，数模转换小板是为解决模拟LCD屏幕驱动问题新增的硬件，微动开关来自小车配套的教学套件，红外用于连接遥控器并实现无线模式切换。
2.2 软件与知识准备
软件方面，使用Arduino IDE编程软件，用于编写、调试和烧录小车控制程序；知识方面，借助初中科技社团学习的C语言基础，了解Arduino编程的基本语法（与C语言相通），查阅Arduino官方文档和相关资料，掌握超声波避障、红外线循迹的基本原理，以及数模转换模块的使用方法。
三、小车改装与功能创新过程
3.1 基础模式的整合与优化
小学六年级时，我使用的小车只有单一的运行模式，程序都是随车预设的，只能按照固定指令行驶。进入初中后，我利用所学的C语言知识，重新解读了小车的基础程序，发现超声波避障模式、红外线循迹模式、遥控模式的核心代码逻辑并不复杂，且可以通过编程实现整合。
超声波避障模式的核心是通过超声波模块发射超声波，检测前方障碍物的距离，当距离小于预设值时，小车自动转向规避障碍，其原理与雷达测距相似，通过计算超声波发射与接收的时间差，结合声音传播速度得出距离，公式为$$距离=(高电平脉冲时间*340)/2$$（声音在空气中传播速度为340m/s）。
红外线避障模式与超声波避障模式类似，只是传感器换成了车头左右两侧的两对儿红外发光管和接收管。
红外线循迹模式则是通过红外线传感器检测地面的黑色轨迹（黑胶带），两个红外传感器的间距大于黑胶带的宽度，如果两个传感器都检测到白色就保持直行，如左边检测到黑色，就向右转，反之依然。这不禁让我想起了《三体3》云天明的童话故事中那把伞，这是我第一次亲身感受到负反馈系统啊。遥控模式则是通过接收外部指令，控制小车的前进、后退、转向。
我将这四种模式的代码进行整合，优化了程序的执行逻辑，确保四种模式能够稳定切换，互不干扰。同时，我发现单一的避障或循迹模式存在局限性：避障模式无法沿固定路线行驶，循迹模式遇到障碍物时会碰撞，因此我创新设计了“双重避障+寻迹”复合模式，让小车在沿轨迹行驶的同时，能够检测前方障碍物，遇到障碍时先规避，再回到轨迹继续行驶，大大提升了小车的实用性。
而融合这两种模式最大的收获是，我理解了C语言的顺序执行。小车控制程序本身是一个死循环，我必须在循环中合理安排顺序执行的指令，让小车能够持续不断地检测轨迹、判断障碍，只有完成前一步的检测和判断，才能执行下一步的转向、行驶操作，这让我有些对程序逻辑的懵懂了，把人类的想法转换成CPU的指令，需要严谨的逻辑思维。也让我对C语言的同步执行逻辑有了更直观、深刻的认知。
3.2 模拟LCD屏幕的驱动解决方案
为了让小车的运行模式更加直观，我让家长购买了一块模拟信号输入的LCD屏幕，计划将当前运行模式显示在屏幕上。但在连接过程中，我遇到了一个难题：LCD屏的输入信号是模拟的，每一位字母都需要一个管脚输入信号控制，而Arduino UNO主控板的模拟管脚数量有限，这就无法连接LCD屏幕。

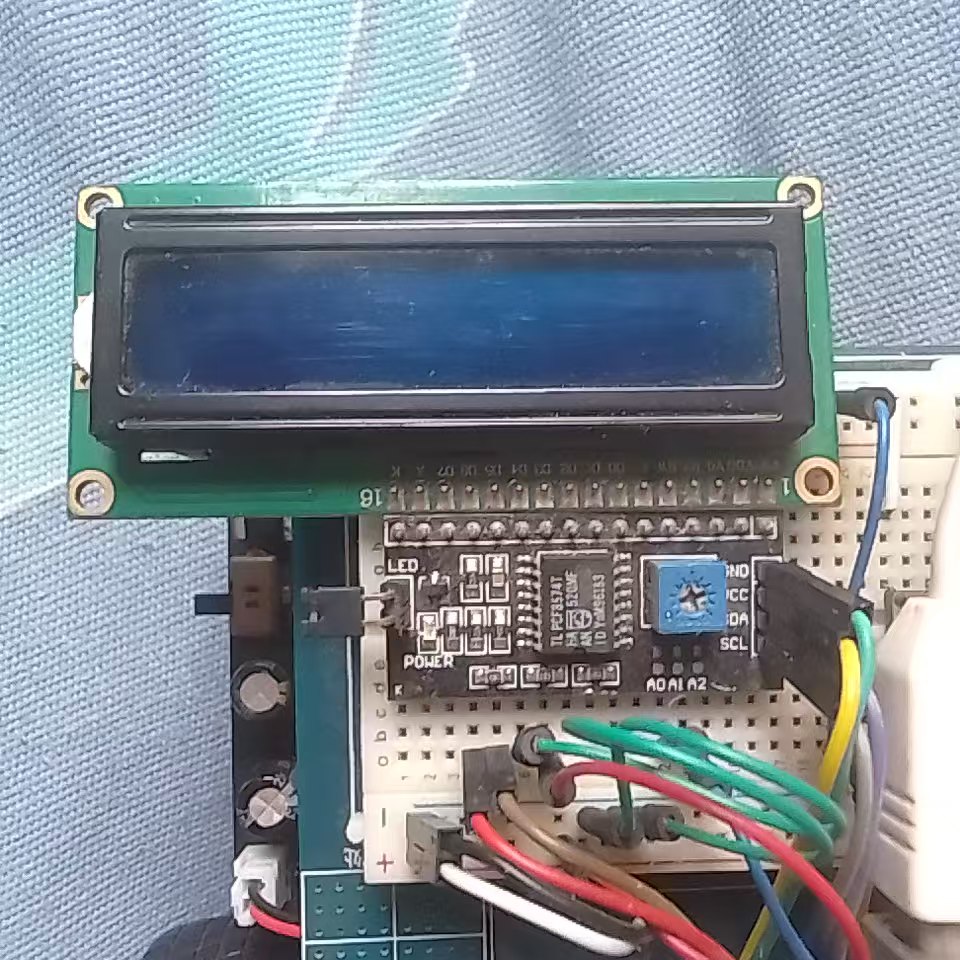

通过查阅资料，我了解到数模转换模块（DAC模块）可以将数字信号转换为模拟信号，而Arduino UNO的数字管脚数量充足。于是，我让家长购买了一块数模转换小板，将其与Arduino UNO的数字管脚连接，通过数字管脚输出数字信号，经过数模转换模块转换为模拟信号后，再连接到LCD屏幕，成功实现了数字管脚驱动模拟LCD屏幕的功能。其中，我使用的数模转换模块为PCF8574T，通过I2C通信与主控板连接LCD1602显示屏，可以大大节省IO资源。
3.3 模式切换功能的实现
为了方便切换小车的四种运行模式（超声波避障、红外线循迹、遥控、双重避障+寻迹），我从小车配套的教学套件中找到了一个微动开关，将其连接到Arduino UNO的数字管脚，编写了模式切换程序。程序设定为：每按一下微动开关，小车就会依次切换一种模式，同时LCD屏幕上会显示当前模式的名称（如“Mode1”“Mode2”），让我能够清晰地了解小车的运行状态。
在编写程序时，我加入了软件消抖逻辑，通过延时200ms的方式，避免微动开关按下时的机械抖动导致模式误切换，确保切换操作的准确性。但我发现，通过微动开关切换模式，需要手动触碰小车，当小车正在行驶时，操作很不方便。于是，我又在红外遥控器中选了一个没用的按键，作为模式切换指令，实现了小车行驶过程中的无线模式切换，进一步提升了小车的操作便捷性。
3.4 调试与问题解决
在改装过程中，我遇到了不少问题。比如，最初整合四种基础模式时，程序出现冲突，小车无法正常运行，经过反复调试，我发现是模式切换的逻辑出现漏洞，通过添加条件判断语句，明确每种模式的执行条件，解决了程序冲突问题。在驱动LCD屏幕时，发现芯片的模拟管脚不够，几乎放弃了，通过搜索其他人的技术博客才找到数模转换这条新思路。此外，红外遥控切换模式时，偶尔会出现失灵的情况，我通过优化红外接收器在面包板上的位置，尽量避免遮挡，这几乎重新排布了1/4的杜邦线。在调试超声波避障功能时，我发现小车避障的灵敏度不足，通过调整超声波模块的探测角度和距离阈值常数，通过调整CPU睡眠时长优化避障程序的响应速度，让小车能够更及时、准确地规避障碍物；调试红外线循迹功能时，通过调整探测灵敏度常数和电机转向时的速度差常数，确保小车能够稳定沿轨迹行驶。
四、实践成果与总结
4.1 实践成果
经过一段时间的改装和调试，我的Arduino智能小车成功实现了以下功能：
四种运行模式：超声波避障模式、红外避障模式、红外线循迹模式、遥控模式、双重避障+寻迹复合模式，满足不同场景下的使用需求；
模式切换便捷：支持微动开关手动切换和红外遥控切换，行驶过程中也能灵活切换模式；
状态直观显示：通过模拟LCD屏幕，实时显示当前小车的运行模式，清晰易懂；
运行稳定：经过多次调试，小车的各项功能运行稳定，避障、循迹准确，模式切换流畅。
4.2 实践总结
本次Arduino智能小车的改装与创新实践，让我收获颇丰。从小学时只会按照说明书操作，到初中能够自主编写程序、解决改装过程中的问题，我不仅巩固了所学的C语言知识，还掌握了Arduino编程、数模转换等相关的电子技术知识，动手操作能力和问题解决能力得到了极大的提升。
在实践过程中，我深刻体会到“理论联系实际”的重要性。课本上的C语言知识，只有运用到实际操作中，才能真正理解其含义和用途；遇到问题时，不能急于放弃，要通过查阅资料、反复尝试，找到解决问题的方法。比如，面对模拟管脚不足的问题，我通过查阅资料了解到数模转换模块的作用，成功解决了LCD屏幕的驱动难题；面对程序冲突、转向过度等问题，通过反复调试、优化代码，最终实现了预期的功能。
同时，本次实践也让我感受到了科技创新的乐趣，激发了我对电子技术和编程的兴趣。未来，我希望继续深入学习Arduino相关知识，为小车增加更多新的功能，比如语音控制、自动充电等，不断探索科技的奥秘，努力成为一名热爱科学、乐于创新的青少年。
致谢
首先，我要感谢我的家长，他们不仅为我购买了Arduino小车和改装所需的硬件，还在我遇到困难时给予我鼓励和支持；其次，感谢学校科技社团的老师，他们耐心教导我C语言编程和电子技术知识，为我的实践提供了指导；最后，感谢所有为我提供帮助的同学和前辈，在我调试程序、解决问题的过程中，他们的建议让我少走了很多弯路。
参考文献
[1] Arduino官方文档. Arduino UNO使用手册
[2] 广东省科协事业发展中心. 青少年科技创新研究论文写作规范
[3] 相关技术博客. Arduino超声波避障模块使用教程
[4] 相关技术博客. 数模转换模块PCF8574T使用指南
[5] 相关技术博客. LCD1602使用教程
